Electroglobal SA a implementat acest proiect pentru un client din domeniul materialelor de construcții.
Scopul proiectului
Scopul proiectului a fost înlocuirea unui sistem vechi de acționare cu unul cu convertizoare Siemens Sinamics G130 cu sistem de protecție & comutație și sistem de automatizare, corespunzând cerințelor mai ridicate ale procesului tehnologic, evitând suprasarcina.
Automatizarea gestionează eficient și automat trei convertizoare care controlează două motoare. Două dintre convertizoare funcționează în paralel pentru a alimenta motoarele, iar al treilea convertizor este menținut în standby. În cazul unei defecțiuni sau al unei operațiuni de întreținere asupra unuia dintre convertizoarele principale, al treilea convertizor va intra în funcțiune pentru a asigura continuitatea operării celor două motoare.
Sistemul este proiectat astfel încât comutarea între convertizoare să fie posibilă doar în modul Local, prin intermediul interfeței HMI, și doar atunci când toate VFD-urile sunt oprite, conform unui interblocaj software. În plus, sistemul reține ultima configurație utilizată, astfel încât, în cazul unei întreruperi de alimentare, setările să fie restaurate automat la repornire.
Descrierea proiectului
Sistemul de automatizare utilizează un set de întrerupătoare și separatoare care permit ca oricare două convertizoare să acționeze cele două motoare, asigurând alimentarea acestora de la un transformator cu primarul de 6kV și două secundare la 0.4kV. Selecția convertizoarelor este posibilă doar dacă separatorii C1-C8 sunt într-o configurație corectă, conform tabelului specificat în proiect.
Interfațarea convertizoarelor de frecvență cu sistemul HMI (model TP1200 Comfort) se realizează prin intermediul unui automat programabil S7-1200, model CPU 1214C DC/DC/RLY. Acest PLC este responsabil pentru monitorizarea parametrilor convertizoarelor și implementarea logicii de control necesare pentru funcționarea sistemului în condiții optime.
Echipamente folosite:

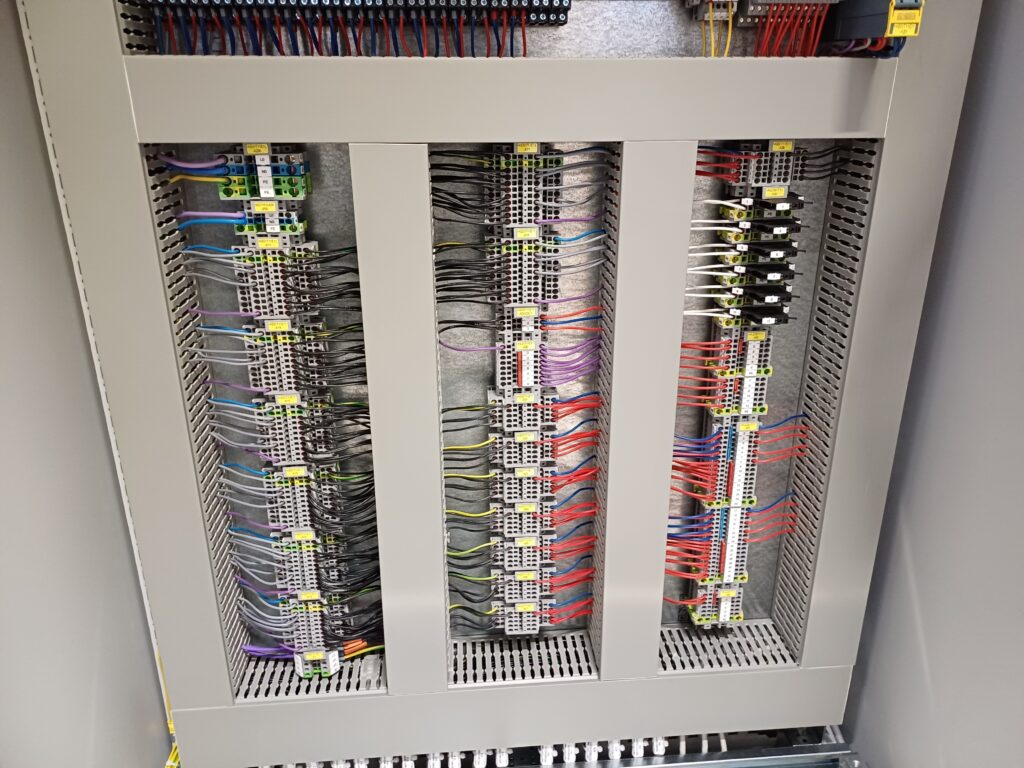

Tablou Automatizare:
- PLC: Siemens S7 – 1200
- HMI: TP1200 Confort
- PLC- UL va comunica cu VFD-urile (convertizoarele ) prin comunicatie PROFINET.

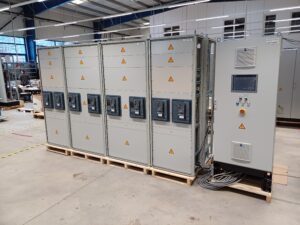

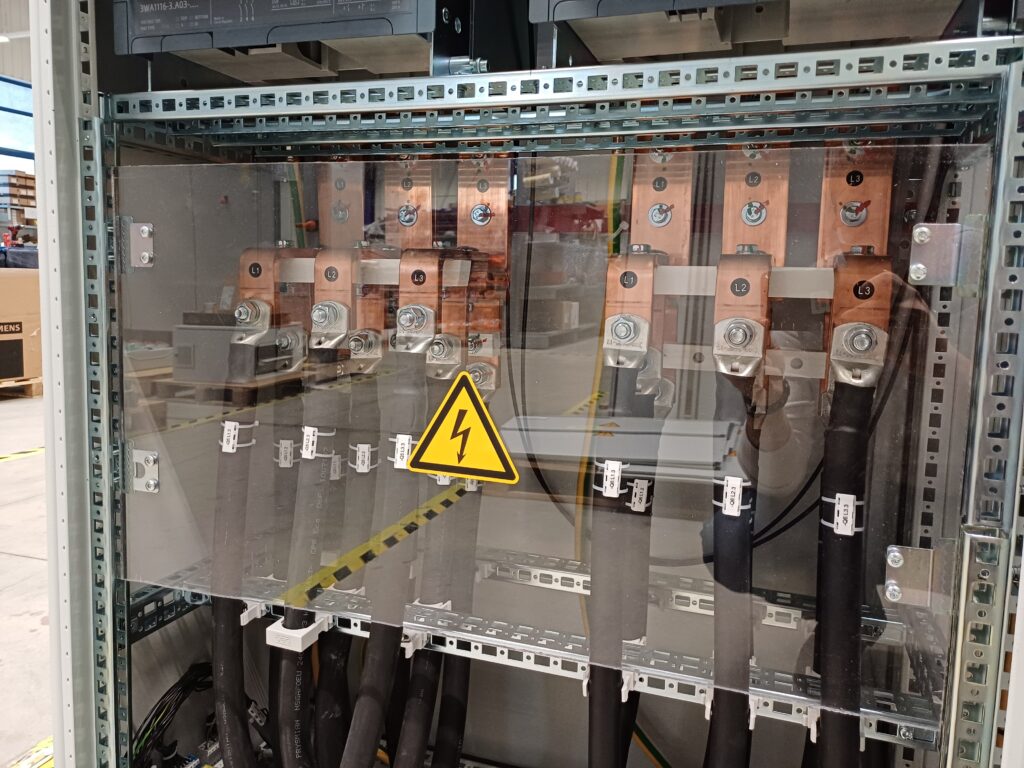

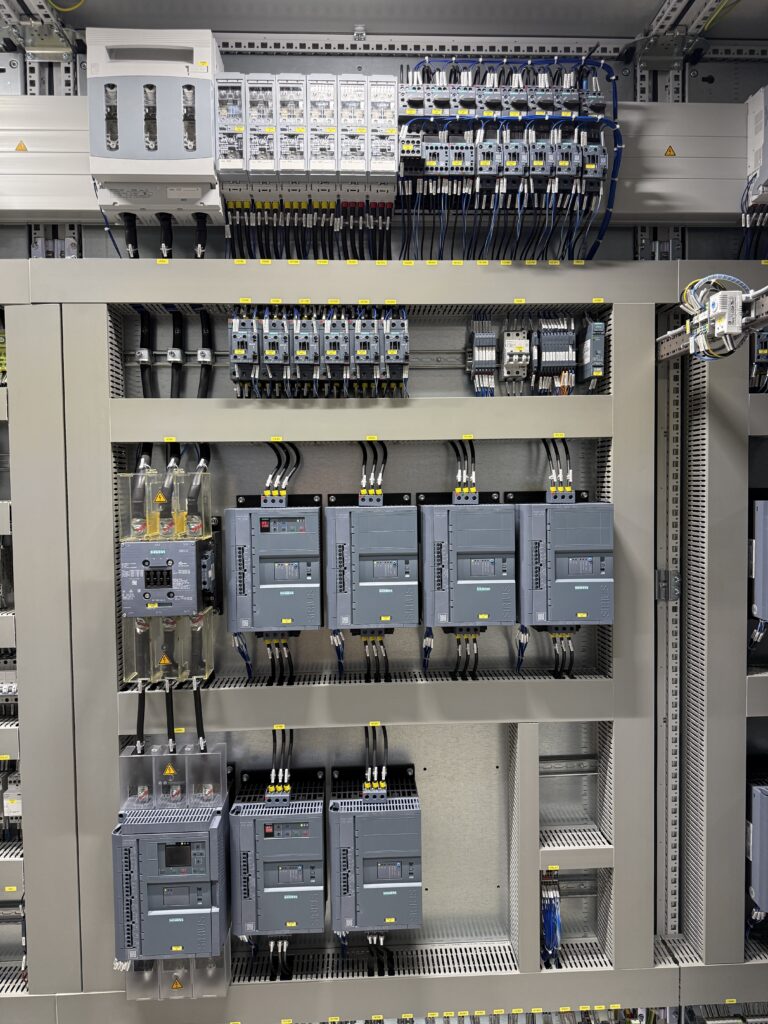

Tablou protectie si comutatie:

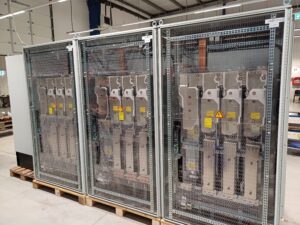

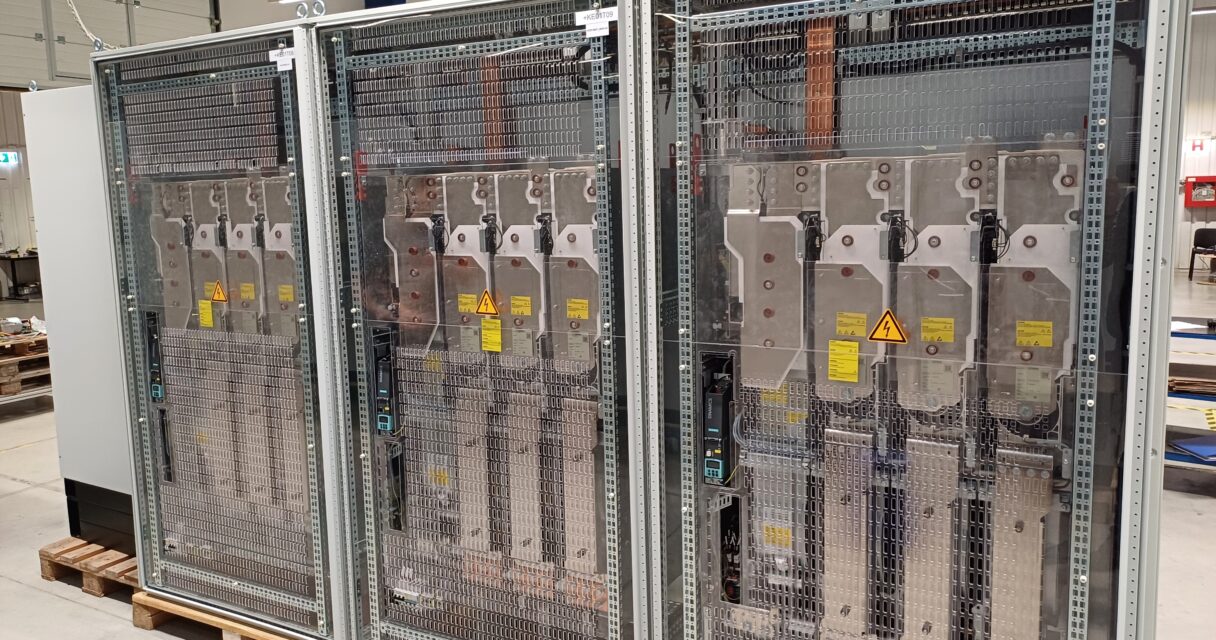

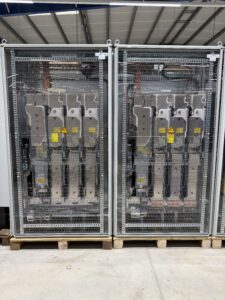

- VFD-uri – modul de putere de tip Sinamics G130 si unitate de comanda CU320-2 DP;

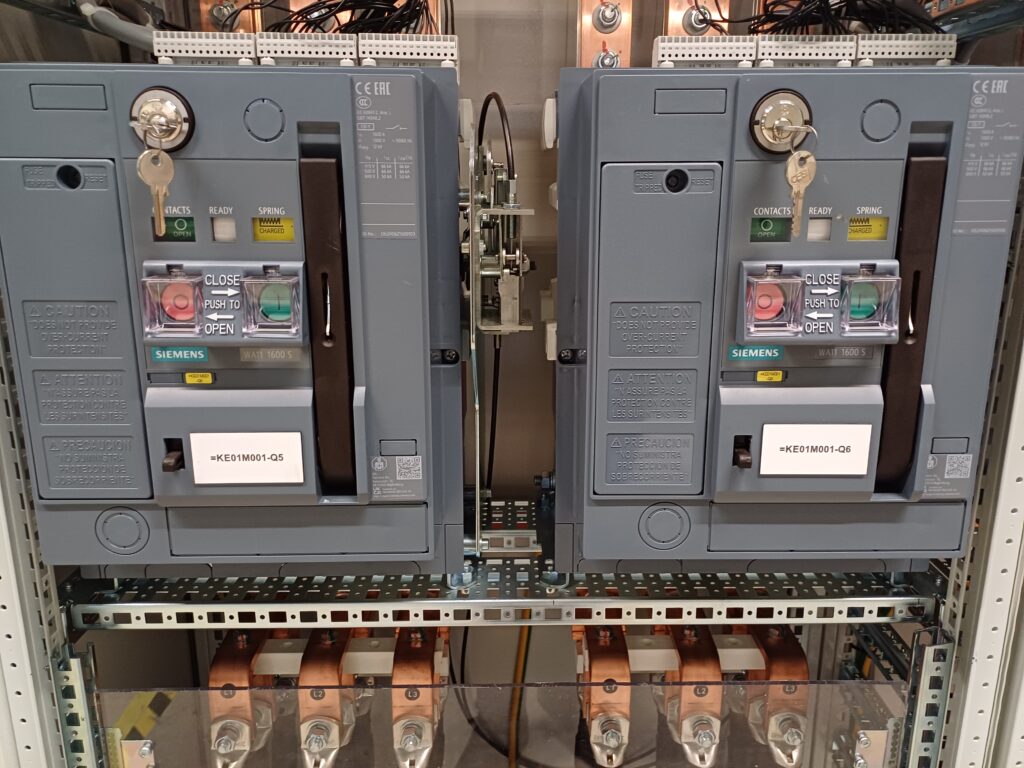

- Intreruptoare pe intrare 3WA in constructie fixa, motorizate de 1600A – SIEMENS;

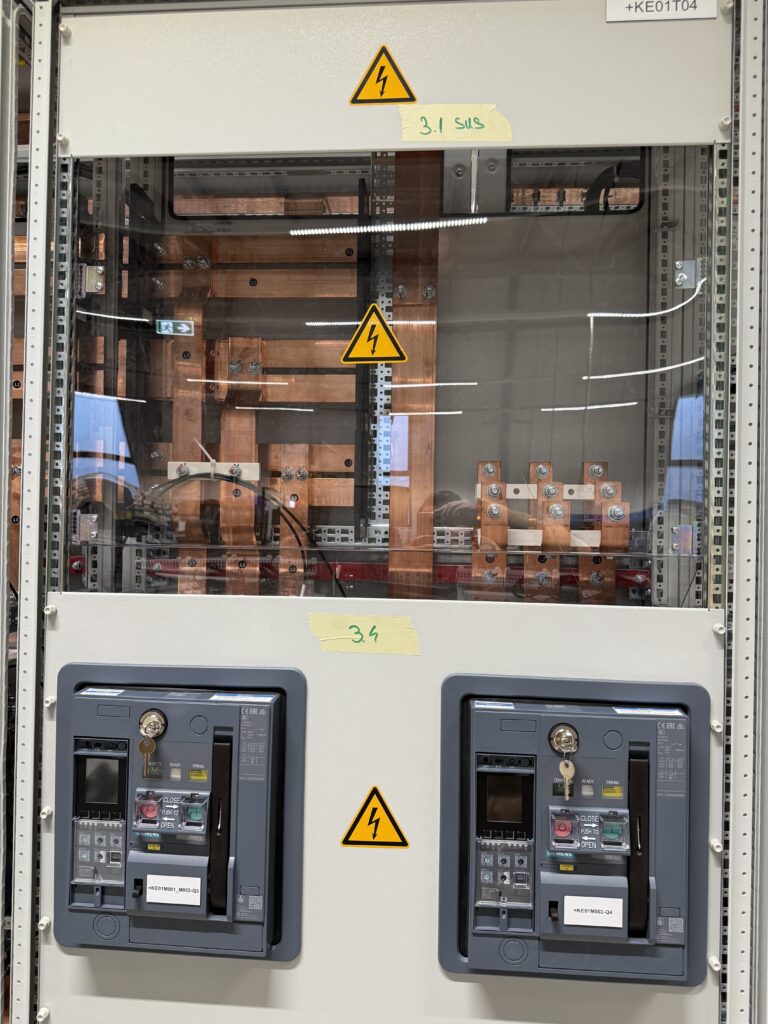

- Separatoare pe iesire 3WA in constructie fixa , 1600A – SIEMENS;
- Bara profilata MAXI-PLS 1600A – RITTAL;
Beneficii:
- Inlocuirea convertizoarelor cu o putere mai mare
Asigură o capacitate mai mare, corespunzând cerințelor mai ridicate ale procesului tehnologic, evitând suprasarcina și prelungind durata de viață a echipamentelor.
- Eliminarea riscului de defecțiuni ale convertizoarelor existente
Înlocuirea convertizoarelor care se aflau aproape de sfârșitul perioadei de viață reduce riscul de defecte și întreruperi neplanificate, asigurând un sistem mai fiabil.
- Îmbunătățirea operabilității și reducerii timpilor de staționare
Sistemul de comutare automatizat înlocuiește procesul manual, reducând semnificativ timpul de staționare și mărind eficiența operațională.
- Prevenirea deteriorării cablurilor
Eliminarea manipulării multiple a cablurilor previne uzura acestora, reducând riscul de defecte și costurile de întreținere.
- Monitorizare și control optimizat prin HMI
Interfața HMI TP1200 Comfort și automatul programabil S7-1200 permit monitorizarea precisă a parametrilor convertizoarelor și o gestionare mai eficientă a sistemului de acționare.
- Îmbunătățirea siguranței și fiabilității
Modernizarea crește siguranța și fiabilitatea sistemului, asigurând o funcționare continuă și stabilă a celor două ventilatoare, contribuind la reducerea riscurilor de operare.
