Electroglobal SA a implementat acest proiect împreună cu KÉSZ Romania pentru un beneficiar final producător de utilaje electrice.
Tablourile instalate de către Electroglobal SA reprezintă prima soluție Arc Guard System™ TVOC-2 implementată în România.
Sistemul Arc Guard™ TVOC-2 de la ABB detectează rapid un arc electric și declanșează întrerupătorul de circuit. Folosind lumina ca principală condiție, Arc Guard System™ se activează instantaneu. Datorită acestui avantaj funcțional esențial, depășește toate celelalte protecții și întârzieri, ceea ce este crucial atunci când sunt necesari timpi de reacție măsurați în milisecunde.

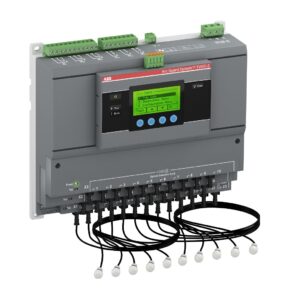

Sistemul #ArcGuard este compus din Arc Monitor și un senzor optic utilizat pentru detectarea arcului. Pentru anumite aplicații speciale, se poate adăuga o unitate suplimentară de detectare a curentului. Aceasta este o măsură pentru a preveni declanșarea accidentală din cauza luminii puternice, cum ar fi lumina solară.
Funcția de bază se desfășoară în trei faze:
- Detectarea: lumina trece printr-un senzor optic.
- Recunoașterea: Arc Monitor determină intensitatea luminii.
- Acțiunea: închiderea contactului de declanșare.

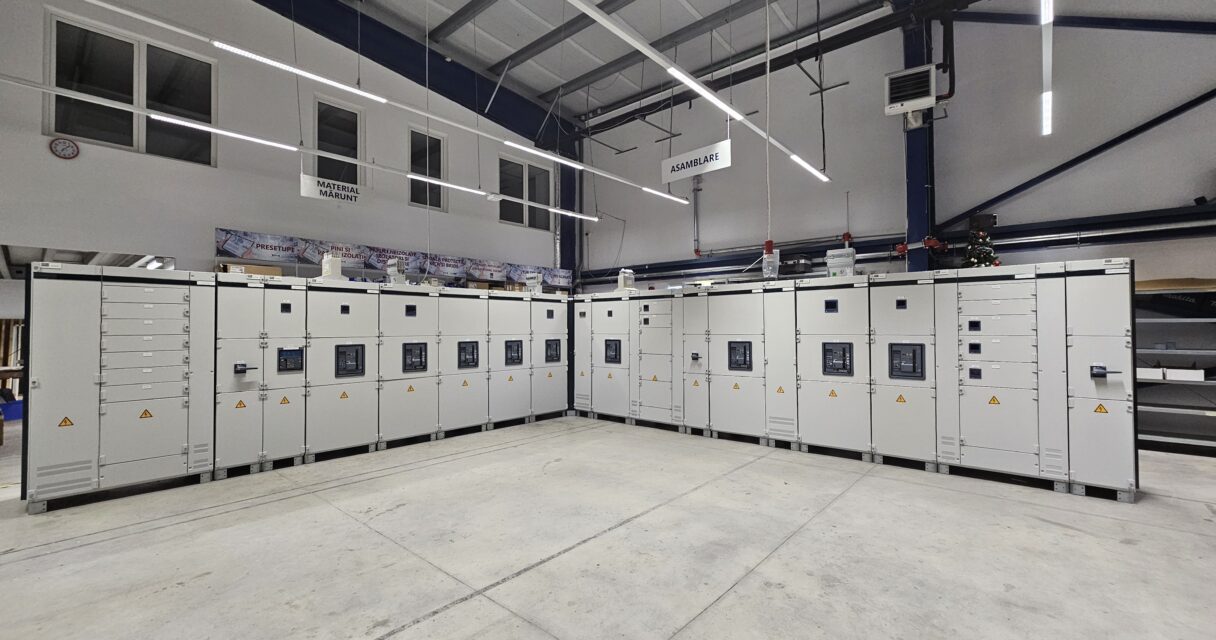

Sistemul implementat de ELECTROGLOBAL a fost instalat în 2 tablouri:

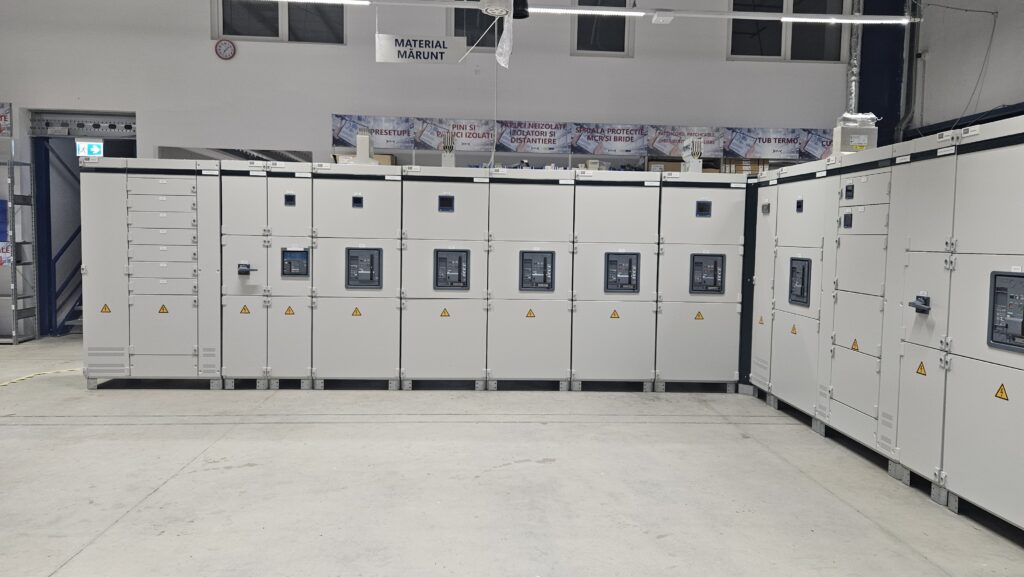

- Tablou – TDRI1
- un tablou în formă de L cu lungimile laturilor de 7 respectiv 8 m;
- curent nominal 2500A;
- 3 alimentări separate prin cuple;
- Sistemul TVOC a fost compus din:
- O unitate centrală + extensie pentru concatenarea celor 15 senzori optici cu rol în detecția de lumină apărută la producerea arcurilor electrice;
- 3 unități de monitorizare curent pentru evitarea deconectărilor accidentale la semnalele luminoase.

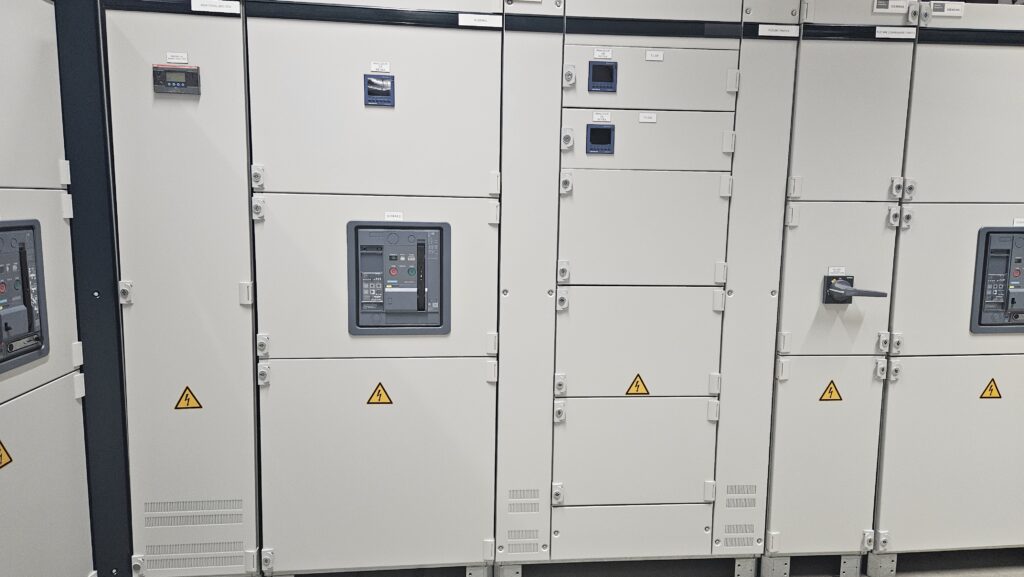

- Tablou – TDRI2
- un tablou cu lungimea de 9 m;
- curent nominal 3200A;
- 2 alimentări separate prin cupla;
- Sistemul TVOC a fost compus din:
- O unitate centrală pentru concatenarea celor 10 senzori optici cu rol în detecția de lumină apărută la producerea arcurilor electrice;
- 2 unități de monitorizare curent pentru evitarea deconectărilor accidentale la semnalele luminoase, câte una pentru fiecare alimentare.
